      运转　　

　　(1)在开车及运转过程中，必须注意观察仪表读数，轴承发热，填料漏水和发热及泵的振动和杂音等是否正常，如果发现异常情况，应即时处理。

　　(2)轴承温度最高不大于80℃，轴承温度不得比周围温度超过40℃。

　　(3)填料正常时，漏水应该是少量均匀的。

　　(4)如密封环与叶轮配合部位磨损过大应更换新的密封环。

　　(5)轴承体内的油位必须保持在油镜刻线范围内，新泵1工作一百小时后应换轴承体内润滑油，以后每运转五百小时换油一次，如用油脂润滑的轴承，应每隔五百小时用高压油轮向轴承盖上的注油杯加油一次。

      故障及其解决办法

  保证事项

　　在用户选用产品恰当和遵守本安装使用说明书有关使用要求的条件下，从本单位发货日起18个月内，连续运转不超过12个月。经分析产品确因制造质量不良而发生损坏和不能正常工作时，本单位负责更换或修理、易损件的正常损不在此限

　　下附件可供客户按需另购：

　　1、吐出锥管   2、底阀    3、闸阀   4、止回阀   5、易损件：轴套、叶轮、密封环。

   装配与拆卸

　　泵在装配前应首先检查零件有无影响装配的缺陷，并擦洗干净，方可进行装配

　　1、预先可将各处的连接螺栓、螺塞等分别拧紧在相应的零件上

　　2、顶先可将0型密封垫、纸垫、油封等分别放置在相应的零件上

　　3、预先可将密封环和填料、填料环、填料压盖（机械密封）等依次装到泵盖内

　　4、将滚动轴承装到轴上，然后装到悬架上、再合上压盖、用螺栓上紧、并在轴上套上挡水圈

　　5、将轴套装到轴上，再将泵盖装到悬架内，然后再将叶轮止动垫圈，叶轮螺母等装上并拧紧，最后将上述组件装到泵体内、并拧紧泵体，泵盖上的连接螺栓

　　在上述装配过程中、一些小件如平键、挡水圈、轴套内0型密封垫等容易遗漏或装错顺序、应特别注意，泵拆卸顺序基本上可按装配顺序的反向进行

     安装

　　泵安装的好坏对泵的运行和寿命有重要影响，所以安装和校正必须仔细进行。泵的外型及安装尺寸，详见IS型泵安装图及IS型泵安装尺寸表。安装高度≤10.09米-(NPSH）r米0.5米-hw米，hw为吸人管路水力损失。

　　1、安装和校正

　　(1)清除底座上的油迹和污垢、把底座放在地基上

　　(2)用水平仪检查底座的水平度，允许用楔铁找平

　　(3)用水泥浇灌底座和地脚螺栓孔眼

　　(4)水泥干固后应检查底座和地脚螺栓孔是否松动，合适后拧紧地脚螺栓，重新检查水平度

　　(5)清理底座的支持平面，水泵脚及电机脚的平面，并把水泵和电机安装到底座上去

　　(6)联轴器之间应保持一定的间隙，检査水泵轴与电机轴中心线是否一致，可用薄垫片调整使其同心。，泵出口法兰处最好装上压力表，以便观察和控制泵的运行情况

　　2、安装说明

　　(1)泵的安装高度，管路的长度、直径、流速应符合计算、力求减少不必要的损失，可参考表5进行核算

　　(2)长距输送时应取较大管径。泵的管路应有自己的支架，不允许管路的重量加在泵上，避免把泵压坏

　　(3)排出管路如装逆止阀应装在闸阀的外面

     起动、停止与运转
　　1.起动:泵工作旋转方向从驱动端往泵方向看应为顺时针方向转。

　　(1)应在机泵联结前确定电动机的旋转方向是否正确，泵的转动是否灵活

　　(2)关闭吐出管路的阐阀

　　(3)向泵内灌满水，或用真空泵引水

　　(4)接通电源，当泵达到正常转速后，再逐渐打开吐出管路上的闸阀，并调节到所需要的工况，在吐出管上的闸阀关闭的情况下，泵连续工作的时间不能超过3分钟

　　2.停止：

　　(1)逐渐关闭吐出管路上的闸阀.切断电源

　　(2)如环境温度低于0℃，应将泵内的水放出，以免冻裂泵体

　　(3)如长期停止使用，应将泵拆卸上油，包装保管

      用途及特点

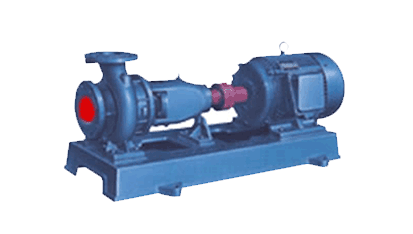

　　IS型泵是卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。

　　IS型泵系根据国际标准IS02858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。它是我国推广的节能泵类产品之一。

　　本泵结构简单，性能可靠，体积小，重量轻，抗汽蚀性能好，电耗低，使用维修方便。

　　IS型泵通用性广，全系列共140种规格，但只用四种轴;同一规格的轴、轴承、轴封、叶轮紧固件等均能互换;全系列泵的悬架也只有四种。

    泵转速分为2900和1450转/分两种
    性能如下：2900转/分          1450转/分

    最大流量：240m³/h  400m³/h

    最高总扬程： 125米   55米

    最高转速：3500转/分（用于60调波电源时，叶轮直径有所减少）

    最高温度：80℃

    允许吸入管路压力0.3Mpa，泵的最高使用压力1.6Mpa.

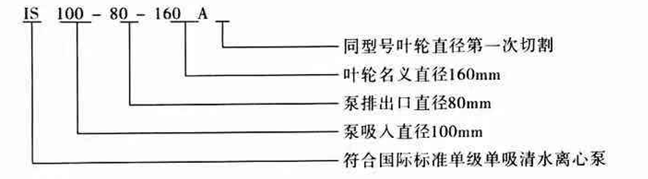

    型号意义说明

     结构说明

　　本泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个液珠轴承，用机器油或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。涡室、脚、进水法兰和出水法兰铸成一个整体。

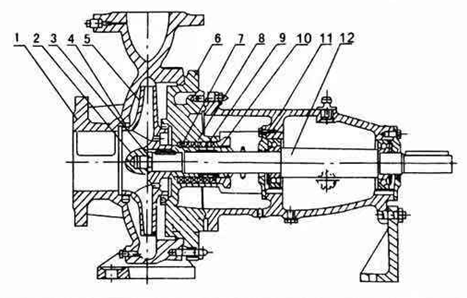

     结构图

1、泵体           2、叶轮螺母           3、止动垫圈           4、密封环           5、叶轮           6、泵盖           7、轴套           8、填料环           9、填料（或机械密封）           10、填料压盖           11、悬架轴承部件           12、轴
